Nome do produto: | Interruptores óticos bidirecionais | Pacote: | 19" cremalheira 1U |
---|---|---|---|
Comprimento de onda: | 1260~1650nm | Modo de controle: | RJ45, RS-232 |
Aplicação: | Testes do sistema | Conector: | FC/APC |
Realçar: | SFP óptico,módulos do transceptor do sfp |
interruptores óticos da fibra 1x16 bidirecional
Os interruptores óticos da fibra bidirecional de GEZHI 1x16 conectam os canais óticos reorientando um sinal ótico entrante em uma fibra selecionada da saída. Isto é ativado através de um sinal de controle elétrico. O interruptor oferece a confiança ultra-alta e o desempenho rápido do velocidade de comutação assim como o bidirecional. Os interruptores óticos da fibra 1x16 bidirecional são solução de comutação verdadeira para aplicações óticas dos trabalhos em rede.
Características |
Aplicações |
|
|
especificação bidirecional dos interruptores óticos da fibra 1x16
Modelo | FSW-1XN (N<16> |
Comprimento de onda de trabalho | 1260 ~ 1650nm |
Comprimento de onda dos testes | 1310nm, 1550 nanômetro |
Perda de inserção | ≤1.2dB |
Repetitivo | DB ≤±0.02 |
Perda de retorno | ≥50dB |
Interferência | ≥55dB |
WDL | ≤0.25 |
PDL | ≤0.05 |
Tempos do interruptor | ≤ 10ms (canais adjacentes) |
Tipo de fibra ótica | Manutenção programada (9/125um) |
Tipo do conector | FC/APC |
Porto do monitor | RJ45, RS-232 |
Fonte de alimentação | C.A.: 85 ~ 264 V (50/60Hz) |
Temperatura da operação | -20 ~ + 70℃ |
Temperatura de armazenamento | -40 ~ + 85°C |
Tipo do caso | 19' 1U (483×200×44mm) |

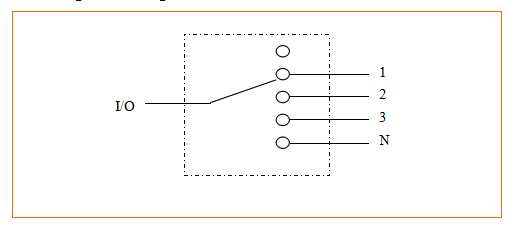

Diagrama claro interno do trajeto
Diagrama do trajeto de feixe interno para o interruptor 1xN de fibra ótica
Painel a explicar:
Painel frontal
(1), RJ45-Port para ethernet, porto de RS-232-Serial: Porto para monitorar.
(2), portos óticos: O porto de entrada de COM, 1, 2, 3,4 indica a divisória individual.
(3), tela da LCD-exposição: Exibindo para o endereço do equipamento, do canal atual e da informação relacionada.
(4),▲ — — acima; ▼--Down; Entrar-confirme; Esc-cancelamento.
Painel traseiro
(1), poder: Indicação para a fonte de alimentação de trabalho. (Único poder ou poder duplo disponível)
