Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Interruptores óticos da manutenção programada | Comprimento de onda: | Manutenção programada 1260~1650nm |
|---|---|---|---|
| Tipo: | Não-travamento | Cabo: | 900um afrouxam o tubo |
| Comprimento: | 1,0 medidores | Conector: | LC/UPC |
| Realçar: | SFP óptico,transceptor da fibra óptica do sfp |
||

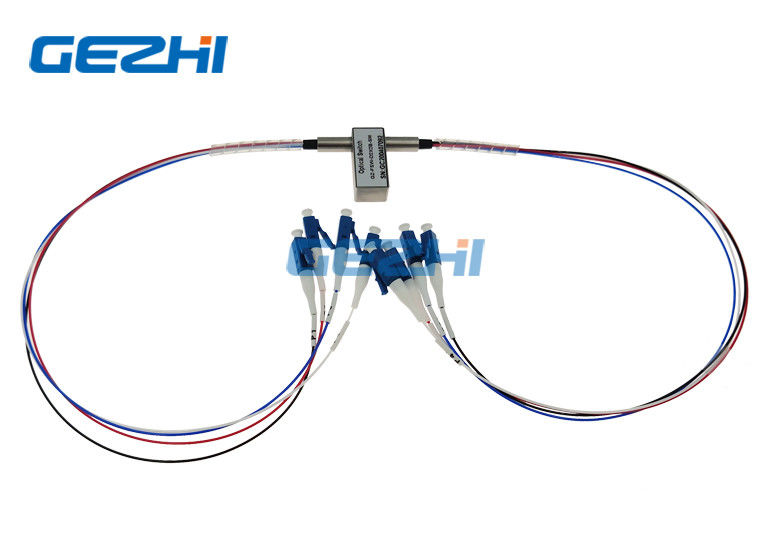

Interruptores óticos da manutenção programada do desvio 2x2 frente e verso
GEZHI que 2x2 frente e verso contorneiam interruptores óticos da manutenção programada é uma rota ótica do estado ótico dos componentes 2.
|
Características
|
Aplicações
|
Especificação
| Parâmetros | GZ-D2×2B | ||
| Escala de comprimento de onda | nanômetro | 850±40/1300±40 | 1260~1650 |
| Avelength de funcionamento | nanômetro | 850/1300 | 1310/1490/1550/1625/1650 |
| Perda de inserção | DB | Tipo: 1,0 máximo: 1,5 | Tipo: 1,0 máximo: 1,5 |
| Perda de retorno | DB | MM≥30 SM≥50 | |
| Interferência | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidade | DB | ≤±0.02 | |
| Fonte de alimentação | v | 3,0 ou 5,0 | |
| Vida | épocas | ≥107 | |
| Tempo do interruptor | Senhora | ≤8 | |
| Poder da transmissão | mW | ≤500 | |
| Temperatura de funcionamento | ℃ | -20~+70 | |
| Temperatura de armazenamento | ℃ | -40~+85 | |
| Peso | g | 16 | |
| Dimensão | milímetro | (L) (W) 12.0× (H) 8,2 a personalização 27.0× está disponível. | |
Rota ótica
| Estado um | Estado dois |
 |
|
Apllication
Pinos
| Tipo | Estado | Definição do Pin | Poder | Monitoração de circunstância | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Não-travamento |
P1-P3 P1'-P3 |
-- | -- | -- | -- | Fim | Abra | Abra | Fim | |
| B |
P1-P4, P2-P3 P1'-P4, P2'-P3 |
V+ | -- | -- | Terra | Abra | Fim | Fim | Abra | |
| Travamento |
P1-P3 P1'-P3 |
-- | -- | Terra | V+ | Fim | Abra | Abra | Fim | |
| B | P1-P4, P2-P3 | V+ | Terra | -- | -- | Abra | Fim | Fim | Abra |
|
Dimensão
Informação da ordem
| Modo | Comprimento de onda | Tipo da tensão | Modelo de controle | Tipo da fibra | Diâmetro da fibra | Comprimento da fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Travamento de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None |
