Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | AAWG | Tipo: | Fibra dupla |
|---|---|---|---|
| Pacote: | Montagem em Rack 1U | Comprimento de onda: | grade da C-faixa @ITU |
| Número de canal: | 32Channel ou 40CH | Conector: | LC/PC |
| Realçar: | transceptor da fibra óptica do sfp,módulos do transceptor do sfp |
||

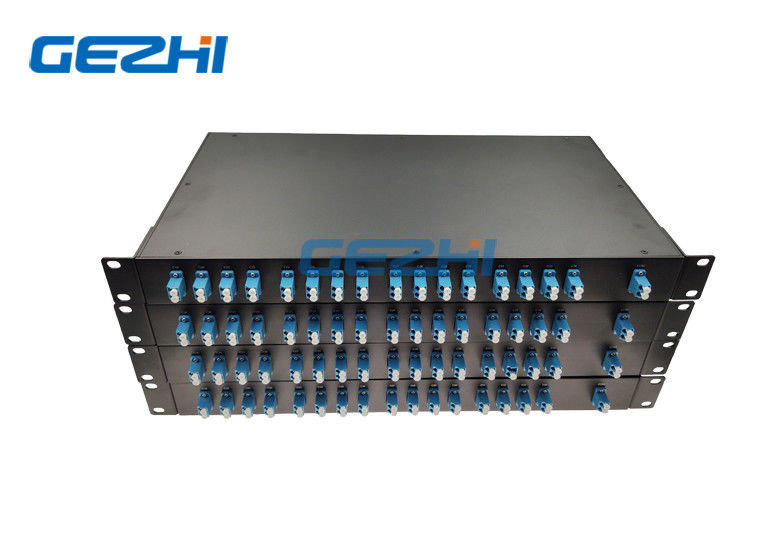

Baixo Calibre de diâmetro de fios atérmico DWDM da temperatura 32ch
Os componentes planares de DWDM (térmicos/Calibre de diâmetro de fios atérmico) de GEZHI são totalmente qualificados de acordo com exigências da segurança de confiança de Telcordia para a fibra ótica e componentes opto-eletrônicos (GR-1221-CORE/UNC, as exigências genéricas da segurança de confiança para componentes de ramificação da fibra ótica, e Telcordia TR-NWT-000468, segurança de confiança praticam para dispositivos Opto-eletrônicos).
|
Características |
Aplicações |
|
|
Informação pedindo
| Calibre de diâmetro de fios | X | XX | X | XXX | X | X | X | XX |
| Faixa | Número de canais | Espaçar | primeiro canal | Forma do filtro | Pacote | Comprimento da fibra | Conector de In/Out | |
|
C=C-Band L=L-Band D=C+L-Band X=Special |
16=16-CH 32=32-CH 40=40-CH 48=48-CH XX=Special |
1=100G 2=200G 5=50G X=Special |
C60=C60 H59=H59 C59=C59 H58=H58 XXX=special |
G=Gaussian B=Broad Gaussiar Parte superior de F=Flat |
M=Module R=Rack X=Special |
1=0.5m 2=1m 3=1.5m 4=2m 5=2.5m 6=3m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=LC/APC 6=LC/PC 7=ST/UPC S=Specify |
Especificações
| Parâmetros | Circunstância | Especs. | Unidades | ||
| Minuto | Tipo | Máximo | |||
| Número de canais | 41 | ||||
| Afastamento de canal do número | 100GHz | 100 | Gigahertz | ||
| Cha. Comprimento de onda Center | Frequência da UIT. | C - faixa | nanômetro | ||
| Passband de canal claro | ±12.5 | Gigahertz | |||
| Estabilidade do comprimento de onda | Escala máxima do erro do comprimento de onda de todos os canais e temperaturas na polarização média. | ±0.05 | nanômetro | ||
| -1 largura de banda do canal do DB | Largura de banda do canal claro definida pela forma do passband. Para cada canal | 0,24 | nanômetro | ||
| -3 largura de banda do canal do DB | Largura de banda do canal claro definida pela forma do passband. Para cada canal | 0,43 | nanômetro | ||
| Perda de inserção ótica na grade da UIT | Definido como a transmissão mínima no comprimento de onda da UIT para todos os canais. Para cada canal, em todas as temperaturas e polarizações. | 4,5 | 6,0 | DB | |
| Isolamento adjacente do canal | Diferença da perda de inserção da transmissão média no comprimento de onda da grade da UIT ao poder o mais alto, todas as polarizações, dentro da faixa da UIT dos canais adjacentes. | 25 | DB | ||
| Não-adjacente, isolamento do canal | Diferença da perda de inserção da transmissão média no comprimento de onda da grade da UIT ao poder o mais alto, todas as polarizações, dentro da faixa da UIT dos canais nonadjacent. | 29 | DB | ||
| Isolamento total do canal | Diferença cumulativa total da perda de inserção da transmissão média no comprimento de onda da grade da UIT ao poder o mais alto, todas as polarizações, dentro da faixa da UIT de todos canais restantes, incluindo os canais adjacentes. | 22 | DB | ||
| Uniformidade da perda de inserção | Escala máxima da variação da perda de inserção dentro da UIT através de todos os canais, polarizações e temperaturas. | 1,5 | DB | ||
| Diretividade (Mux somente) | Relação do poder refletido fora de algum canal (a não ser o canal n) ao poder dentro do canal de entrada n | 40 | DB | ||
| Ondinha da perda de inserção | Todos os máximos e quaisquer mínimos de perda ótica através da UIT unem-se, com exclusão dos pontos do limite, para cada canal em cada porto | 1,2 | DB | ||
| Perda do retorno ótica | Portos da entrada & de saída | 40 | DB | ||
| Perda dependente de PDL/Polarization na faixa do canal claro | Pior das hipóteses valor medido na faixa da UIT | 0,3 | 0,5 | DB | |
| Dispersão do modo da polarização | 0,5 | picosegundo | |||
| Poder ótico máximo | 23 | dBm | |||
|
Entrada/saída de MUX/DEMUX Escala da monitoração |
-35 | +23 | dBm | ||
O IL representa o pior caso sobre uma janela de +/-0.1nm em torno do wavelengt da UIT
O PDL foi medido na polarização média sobre a janela a +/- 0.1nm em torno do comprimento de onda da UIT.
