Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Divisor de CWDM | Número de canal: | 2 canais |
|---|---|---|---|
| Comprimento de onda: | 1270~1610nm disponível | Conector: | LC/SC/FC/ST (PC ou APC) |
| Tipo da fibra: | Simples | Comprimento da fibra: | Rede de Acess |
| Realçar: | Coarse Wavelength Division Multiplexer,CWDM Multiplexador |
||
Módulo de Pigtailed de 2 ABS da rede CWDM Mux Demux de Acess dos canais
GEZHI Photonics CWDM (divisão grosseira que multiplexa) MUX/DEMUX da onda (Multiplexer/desmultiplexador) é uma solução flexível, barata que permita a expansão de capacidade existente da fibra. Comprimentos de onda do apoio ITU-T G694.2 CWDM dos módulos de GEZHI Photonics CWDM MUX/DEMUX entre 1270 nanômetro a 1610 nanômetro em 20 incrementos do nanômetro.
Aceitam toda a taxa de dados e qualquer protocolo em todo o porto até 10 Gpbs, também 40 Gbps e 100 Gbps. O CWDM MUX & DEMUX sobre a fibra simples é capaz da vinda até 18 sinais óticos em uma única fibra e apoia uma escala larga das arquiteturas, variando das relações pontos a ponto evolutivas a dois anéis protegidos fibra. Nós oferecemos um portfólio completo do módulo de CWDM Mux Demux sobre a fibra dupla ou a fibra simples, com tipos do pacote de gaveta plástica, de 19" caixa montável da cremalheira ou de mercado-padrão LGX do módulo do ABS que empacota, os canais feitos sob encomenda do comprimento de onda está disponível.
Detalhes do artigo:
Especificação:
| Parâmetro | Canal 4 | Canal 8 | Canal 16 | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Comprimento de onda do canal (nanômetro) | 1270~1610 | ||||||
| Precisão do comprimento de onda do centro (nanômetro) | ±0.5 | ||||||
| Afastamento de canal (nanômetro) | 20 | ||||||
| Passband de canal (largura de banda de @-0.5dB (nanômetro) | >13 | ||||||
| Perda de inserção (DB) | ≤1.6 | ≤2.5 | ≤4.5 | ||||
| Uniformidade do canal (DB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| Ondinha do canal (DB) | 0,3 | ||||||
| Isolamento (DB) | Adjacente | N/A | >30 | N/A | >30 | N/A | >30 |
| Não-adjacente | N/A | >40 | N/A | >40 | N/A | >40 | |
| Sensibilidade de temperatura da perda do Inertion (dB/℃) | <0> | ||||||
| Deslocamento da temperatura do comprimento de onda (nm/℃) | <0> | ||||||
| Perda dependente da polarização (DB) | <0> | ||||||
| Dispersão do modo da polarização | <0> | ||||||
| Diretividade (DB) | >50 | ||||||
| Perda de retorno (DB) | >45 | ||||||
| Manipulação máxima do poder (mW) | 300 | ||||||
| Temperatura de Opterating (℃) | -5~+75 | ||||||
| Temperatura de armazenamento (℃) | -40~85 | ||||||
| Dimensão do pacote (milímetros) | L100 x W80 x H10 | L140 x W115 x H18 | |||||
A especificação pode mudar sem aviso prévio.
Acima a especificação está para o dispositivo sem conector.
Informação pedindo
| CWDM | XX | X | XX | X | X | XX |
| Número de canais |
Confi - guration |
primeiro canal | Tipo da fibra | Comprimento da fibra | Conector de In/Out | |
|
Canal 04=4 Canal 08=8 Canal 16=16 Canal 18=18 Canal de N=N |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |
fibra 1=Bare tubo 2=900um fraco 3=2mmCable 4=3mmCable |
1=1m 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specify |

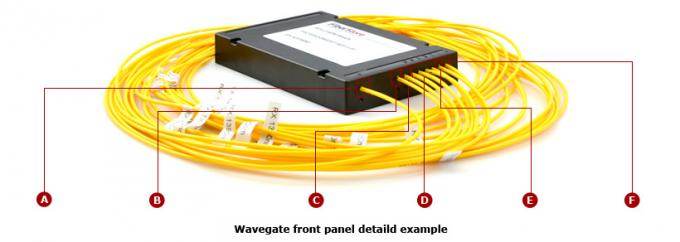

Um porto comum:
Porto de padrão 1310nm de B:
Porto de padrão 1550nm de C:
Porto de D Mux/Demux para comprimentos de onda específicos:
Porto expresso de E:
Porto do monitor de F:
