modo do multi canal do interruptor óptico da fibra 1x8 único, módulo de interruptor da fibra óptica

1x8 Fiber Optical Switch Multi Channel Single Mode , Fiber Optic Switch Module
1x8 Fiber Optical Switch Multi Channel Single Mode , Fiber Optic Switch Module

Imagem Grande :  modo do multi canal do interruptor óptico da fibra 1x8 único, módulo de interruptor da fibra óptica

Detalhes do produto:
Lugar de origem: China
Marca: GEZHI or OEM
Certificação: CE/FCC/RoHS/TUV/UL
Número do modelo: Interruptor GZ-1x8 óptico
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: Get Latest Price
Detalhes da embalagem: 2pcs em uma espuma com caixa de papel
Tempo de entrega: dias 2~7working
Habilidade da fonte: 60000pcs por mês
Descrição de produto detalhada
Nome do produto: Interruptor ótico do Multi-canal Comprimento de onda: 1260~1650nm ou 850nm
Canal: 1x8 ou 1xN Tipo da fibra: Único modo ou multimodo
Conector: LC/SC/FC/ST (PC ou APC) Aplicação: Rede de anel
Realçar:

comutador de fibra óptica de fibra

,

interruptor de fibra óptica

modo do multi canal do interruptor ótico da fibra 1x8 único, módulo de interruptor da fibra ótica



O interruptor ótico mecânico de GEZHI Photonics 1x8 conecta os canais óticos reorientando um sinal ótico entrante em uma fibra selecionada da saída.





Interruptor ótico mecânico de GEZHI 1x8 para apoiar todo o comprimento de onda em 1260nm~1650nm, oferece a confiança ultra-alta, a baixa perda de inserção, a velocidade rapidamente de comutação assim como o desempenho bidirecional. Os interruptores óticos são amplamente utilizados para a rede, proteção, proteção do transmissor e do receptor, sistema de teste de rede e instrumentações óticos.



O interruptor ótico de GEZHI 1×N é um tipo do componente funcional, com a capacidade de comutar a rota ótica. No sistema de transmissão de fibra ótica, é usado para a monitoração da fibra do multi-canal, a multi seleção do detector da fonte luminosa, e a proteção de fibra ótica etc. do trajeto. Além disso, é usado igualmente no sistema de teste de fibra ótica para a fibra ótica e seu teste componente, teste do cabo exterior e o sistema de vigilância ótico dos sensores do multi-ponto.



Características

  • Mais de 128 canais
  • Confiança de pequenas perdas e alta
  • Relação paralela (TTL)
  • Projeto Modularized
  • Cola Epoxy-livre no trajeto ótico


Especificação

Parâmetros Unidade GZ-FSW-1×N
Perda de inserção DB 1 < N=""> 45 < N=""> 88 < N="">
Tipo: 0,8 máximo: 1,0 Tipo: 1,2 máximo: 1,5 Tipo: 1,5 máximo: 1,8
Escala de comprimento de onda nanômetro 850±40/1300±40 1260 ~ 1650
Comprimento de onda do teste nanômetro 850 / 1300 1310 / 1550
Perda de retorno DB DO ≥ 30 MILÍMETRO DO ≥ 50 DA MANUTENÇÃO PROGRAMADA
Interferência DB ≥ 55
PDL DB ≤ 0,05
WDL DB ≤ 0,25
TDL DB ≤ 0,25
Repetibilidade DB ≤ ±0.05
Durabilidade Ciclos ≥ 10 milhões
Tempo de comutação Senhora ≤ 10 (tempo do interruptor de sequência do canal adjacente)
Poder ótico mW ≤500
Temperatura de funcionamento -20 ~ +70
Temperatura de armazenamento -40 ~ +85
Humidade relativa % 5 ~ 95
Dimensão milímetro 135×40×32 (N≤4) 135×64×32 (N≤12) 184×78×36 (N≤16)
184×78×66 (N≤45) 184×156×66 (N≤88) 184×220×66 (N≤128)
140×77.5×32 (N≤16) 140×77.5×64 (N≤32)

PIN Configurations
Conector macho DB-9 (max.1x16)
Pin No. Nome do sinal I / O Descrição
1 D0 Entrada TTL, bocado 0 da seleção de canal
2 D1 Entrada TTL, bocado 1 da seleção de canal
3 D2 Entrada TTL, bocado 2 da seleção de canal
4 D3 Entrada TTL, bocado 3 da seleção de canal
5 /RESET Entrada TTL, restauração de baixo nível para canalizar 0. O nível elevado significa que bocados da seleção de canal é eficaz.
6 /READY Saída TTL, pronto (High=Not pronto, Low=Ready)
7 ERRO Saída TTL, erro (erro de High=Error, de Low=No)
8 Terra Entrada Terra
9 +5VDC Entrada VDC de fonte de alimentação de 5.0±5% (550mA máximos)



Conector macho DB-15 (1x32 máximo)

Pin No. Nome do sinal I / O Descrição
2 D0 Entrada TTL, bocado 0 da seleção de canal
3 D1 Entrada TTL, bocado 1 da seleção de canal
4 D2 Entrada TTL, bocado 2 da seleção de canal
5 D3 Entrada TTL, bocado 3 da seleção de canal
6 D4 Entrada TTL, bocado 4 da seleção de canal
11 /RESET Entrada TTL, restauração de baixo nível para canalizar 0. O nível elevado significa que bocados da seleção de canal é eficaz.
7 /READY Saída TTL, pronto (High=Not pronto, Low=Ready)
8 ERRO Saída TTL, erro (erro de High=Error, de Low=No)
1, 9 Terra Entrada Terra
15 +5VDC Entrada Digitas VDC de fonte de alimentação de 5.0±5% (50mA máximos)
12 VM Entrada 5.0±5% VDC ou da movimentação de 12±5% VDC de fonte de alimentação (500mA máximos)
10, 13, 14 NA



Conector macho DB-25 (1x128 máximo)

Pin No. Nome do sinal I / O Descrição
15 D0 Entrada TTL, bocado 0 da seleção de canal
16 D1 Entrada TTL, bocado 1 da seleção de canal
17 D2 Entrada TTL, bocado 2 da seleção de canal
18 D3 Entrada TTL, bocado 3 da seleção de canal
19 D4 Entrada TTL, bocado 4 da seleção de canal
20 D5 Entrada TTL, bocado 5 da seleção de canal
21 D6 Entrada TTL, bocado 6 da seleção de canal
22 /RESET Entrada TTL, restauração de baixo nível para canalizar 0. Alto
o nível significa que bocados da seleção de canal é eficaz.
2 /READY Saída TTL, pronto (High=Not pronto, Low=Ready)
3 ERRO Saída TTL, erro (erro de High=Error, de Low=No)
1, 10, 14, 23 Terra Entrada Terra
12, 25 +5VDC Entrada Digitas VDC de fonte de alimentação de 5.0±5% (50mA máximos)
13 VM Entrada 5.0±5% VDC ou 12±5%
Da movimentação VDC de fonte de alimentação
N≤45 Alimentação em corrente ≤500mA
11, 24 N≤88 Alimentação em corrente ≤750mA
N≤128 Alimentação em corrente ≤1000mA
4, 5, 6, 7, 8, 9 NA



Tabela da seleção de canal

Max Channel Entrada Canal ativo
/RESET D6 D5 D4 D3 D2 D1 D0
N=16 0 x x x x x x x 0 restaurações
1 x x x 0 0 0 0 → 1 de COM
x x x 0 0 0 1 → 2 de COM
x x x 0 0 1 0 → 3 de COM
x x x
x x x 1 1 1 1 → 16 de COM

N=128 0 x x x x x x x 0 restaurações
1 0 0 0 0 0 0 0 → 1 de COM
0 0 0 0 0 0 1 → 2 de COM
0 0 0 0 0 1 0 → 3 de COM
1 1 1 1 1 1 1 → 128 de COM

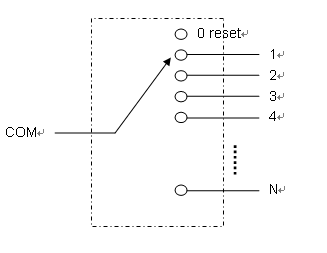

Rota ótica

                                           interruptor 1*N ótico

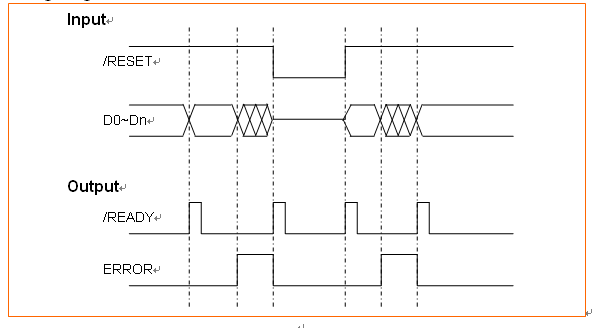

Diagrama de sincronismo

        interruptor 1*N ótico



Informação da ordem

Canal Modo Comprimento de onda Tipo da tensão Tipo da fibra Diâmetro da fibra Comprimento da fibra Conector
1~128 S=SM M=MM

85=850nm

13=1310nm

14=1490nm

15=1550nm

162= 1625nm

165=1650nm

13/15=1310/1550nm

3=5V

5=12V

5=50/125

6=62.5/125

9=9/125

X= outro

25=250um

90=900um;

20=2.0mm

30=3.0mm

X= outro

05=0.5m

10=1.0m

15=1.5m

X=Other

O=None

1=FC

2=SC

3=ST

4=LC
