Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Interruptores multimodos | Conector: | FC/APC |
|---|---|---|---|
| Comprimento: | 1Meter | Cabo: | 900um afrouxam o tubo |
| Comprimento de onda: | 850nm | Fibra: | 50/125 ou 62.5/125um |
| Realçar: | SFP óptico,transceptor da fibra óptica do sfp |
||

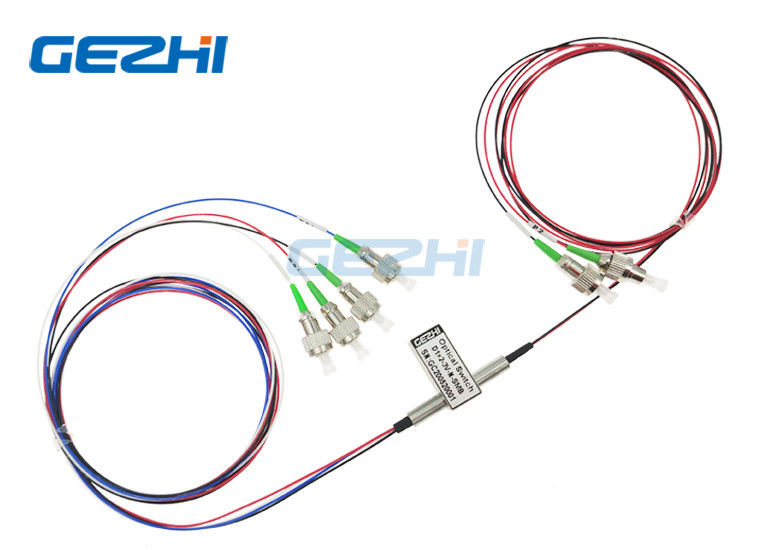

interruptores 2x4 850nm fibrópticos multimodos
Os interruptores 850nm fibrópticos multimodos de GEZHI 2x4 conectam os canais óticos reorientando um sinal ótico entrante em uma fibra selecionada da saída. Os interruptores 2x4 850nm fibrópticos multimodos oferecem a confiança ultra-alta e o desempenho rápido do velocidade de comutação assim como o bidirecional. Os interruptores 2x4 850nm fibrópticos multimodos são solução de comutação verdadeira para aplicações óticas dos trabalhos em rede.
|
Características |
Aplicações |
|
|
Especificação
| Parâmetros | GZ-FSW-D1×2 | ||
| Escala de comprimento de onda | nanômetro | 850±40/1300±40 | 1260~1650 |
| Avelength de funcionamento | nanômetro | 850/1300 | 1310/1490/1550/1625/1650 |
| Perda de inserção | DB | Tipo: 1,0 máximo: 1,5 | Tipo: 1,0 máximo: 1,5 |
| Perda de retorno | DB | MM≥30 SM≥50 | |
| Interferência | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidade | DB | ≤±0.02 | |
| Fonte de alimentação | v | 3,0 ou 5,0 | |
| Vida | épocas | ≥107 | |
| Tempo do interruptor | Senhora | ≤8 | |
| Poder da transmissão | mW | ≤500 | |
| Temperatura de funcionamento | ℃ | -20~+70 | |
| Temperatura de armazenamento | ℃ | -40~+85 | |
| Peso | g | 16 | |
| Dimensão | milímetro | (L) 27.0× (W) 12.0× (H) 8,2 | |
Informação da ordem
GZ-FSW-D1x2-X-XX-X-X-X-XX-X-XX
| Modo | Comprimento de onda | Tipo da tensão | Modelo de controle | Tipo da fibra | Diâmetro da fibra | Comprimento da fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Travamento de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC |
Pinos
| Tipo | Estado | Rota ótica | Movimentação elétrica | Sensor do estado | ||||||
| D1×2 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | ||
| Travamento | P1-P2 | -- | -- | Terra | V+ | Fim | Abra | Abra | Fim | |
| P1'-P2 | ||||||||||
| B | P1-P3 | V+ | Terra | -- | -- | Abra | Fim | Fim | Abra | |
| P1'-P3 | ||||||||||
| Não-travamento | P1-P2 | -- | -- | -- | -- | Fim | Abra | Abra | Fim | |
| P1'-P2 | ||||||||||
| B | P1-P3 | V+ | -- | -- | Terra | Abra | Fim | Fim | Abra | |
| P1'-P3 | ||||||||||
Rota ótica
| Estado A | Estado B |
 |
|
Dimensão
